MŰSZAKI ADATOK

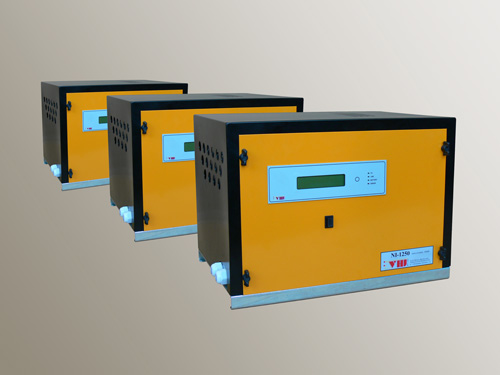

Az NKE típusú napelemes kiserőmű két fő részből
áll: az NI típusú inverterből és a NCS típusú csatoló egységből. Az
inverter a csatoló egység egyenáramú részén keresztül kapcsolódik a
napelemekhez, és a váltakozóáramú részén keresztül pedig a hálózathoz.
| Egyenáramú bemenet a napelemhez való
csatlakozáshoz |
| Típus |
NKE-1250 |
NKE-2500 |
NKE-5000 |
| Névleges bemeneti feszültség-tartomány |
200...350V |
| Maximális bemeneti feszültség |
400V |
| Maximális bemeneti teljesítmény |
1650W |
3250W |
5500W |
| Maximális bemeneti áram |
6.5A |
11A |
20A |
| Váltakozóáramú
kimenet a hálózati betápláláshoz |
| Típus |
NKE-1250 |
NKE-2500 |
NKE-5000 |
| Névleges feszültség |
230V ± 10% |
| Névleges kimeneti
teljesítmény |
1250W |
2500W |
4500W |
| Maximális kimeneti
teljesítmény |
1500W |
3000W |
5000W |
| Névleges kimeneti áram |
5.5A |
11A |
20A |
| Maximális kimeneti áram |
6.5A |
13A |
22A |
| Harmonikus torzítás |
< 4%, ha KuGrid
< 2%, PAC > 0.5 · PACn |
| Névleges frekvencia |
50Hz ± 1Hz |
| Teljesítmény tényező |
> 0.9, ha PAC >
0.5 · PACn |
| Fogyasztás éjszakai
üzemmódban |
0W |
| Váltakozóáramú
kimenet a szigetüzemhez |
| Típus |
NKE-1250 |
NKE-2500 |
NKE-5000 |
| Névleges feszültség |
230V ± 10% |
| Névleges kimeneti
teljesítmény |
800W |
| Maximális kimeneti
teljesítmény |
1000W |
| Névleges kimeneti áram |
3.5A |
| Maximális kimeneti áram |
4.5A |
| Névleges frekvencia |
50Hz ± 1Hz |
| A szigetüzemi hálózat
típusa |
IT – energia
ellátó rendszer |
| Adatok |
| Típus |
NKE-1250 |
NKE-2500 |
NKE-5000 |
| Méret
(szélesség/magasság/mélység) |
NI |
420×300×300mm |
| NCS |
300×125×220mm |
| Súly |
NI |
21.2kg |
27kg |
31.2kg |
| NCS |
2.3kg |
| Klimatikus
viszonyok |
Beltéri kivitel |
| Védettség |
NI |
IP 20 |
| NCS |
IP 34 |
| Működési
hőmérséklet tartomány |
-5...40°C |
| Tárolási
hőmérséklet tartomány |
-25...55°C |
| Érintésvédelmi
osztály |
I. |
|
