KOCSIVEZÉRLŐ

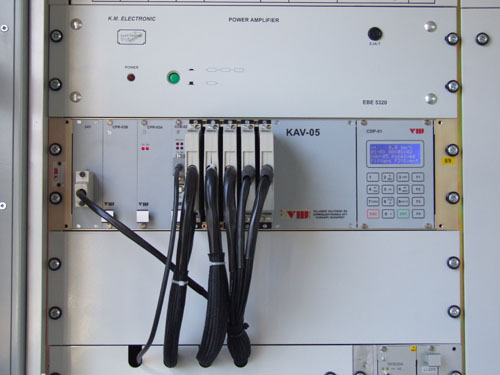

A KAV típusú kocsivezérlő vasúti személykocsik
komplex felügyeletének (vezérlési, diagnosztikai feladatok) ellátására
szolgál. A berendezés kialakítása rugalmas bővítést tesz lehetővé. Feladata
az akkumulátor töltő távjelzéseinek és soros vonali jeleinek, a kocsi
világításának, az impulzusadóknak, az ajtóvezérlő, fűtésvezérlő, tűzjelző
jeleinek, kézifék és vészfék jeleknek fogadása és irányítása, az UIC kábel
üzemének felügyelete, események naplózása, diagnosztikai lehetőségek biztosítása.
A vezérlő berendezés Európa rack rendszerben készült. Tápfeszültségét
a kocsi akkumulátoráról kapja. A berendezés fém háza galvanikusan független
a tápláló feszültségek nullpontjaitól, így az akkumulátor (AKKU-) negatív
pontjától is. A fémházat a kocsiszekrénnyel villamosan össze kell kötni.
Belső feldolgozó áramkörei és tápfeszültségei a külvilágtól galvanikusan
leválasztottak. A berendezés bemenetei túlfeszültség- és zavarvédettek,
kimenetei túlterhelés és zárlat ellen védettek.
Moduláris felépítésű, elosztott intelligenciájú, könnyen változtatható
konfigurációjú rendszer, amelyben valamennyi kártya mikorkontrolleren
keresztül irányított. A központi mikorprocesszor CAN buszon keresztül
tartja a kapcsolatot a részegységekkel.
Technikai információk letöltése
PDF-ben.
| Műszaki adatok |
|
KAV-05 |
| Felépítés |
|
uP vezérlő, bővíthető kártyarendszer
|
| Bemeneti feszültség |
|
16,5...33,5V (névleges 24V) |
| Energiafelvétel |
|
maximum 30W (standby < 5W) |
| Áramfelvétel (jeladó
nélkül) |
|
520mA...330mA (standby 160...125mA) |
| Digitális bemenetek |
|
maximum 64 db helyi vezérlés
bemenet, 2kOhm, közös nulla
6 db kétirányú optos csatlakozás az UIC vezetékhez |
| Analóg bemenetek |
|
4 db 50 mAeff AC, 24 V DC (max.
33,5 V) |
| Kimenetek |
|
maximum 64 db normál relés
kimenet
6 db UIC relés kimenet |
| Kimenetek jellemzői |
|
30V DC 1A, 60V DC 0,5A
öngyógyuló biztosítóval védett
(tartósan kapcsolható áramerősség 0,4A) |
| Kezelőfelület |
|
4*16 karakteres folyadékkristályos
kijelző nyomógombos tasztatúrával |
| Soros vonali kapcsolat |
|
1 db USB/RS232 szerviz és diagnosztikai
1 db RS485 akkutöltő kommunikációhoz |
| 15VFV jeladó tápfeszültség |
|
15V-10% (stabilizált) |
| 15VFV terhelhetősége |
|
maximum 50mA |
| Működési hőmérséklet |
|
-30...+40 °C |
| Tárolási hőmérséklet |
|
-55...+60 °C |
| Méret |
|
490x190x270mm (EUROPA rack) |
| Tömeg |
|
4 kg |
| Védettség |
|
IP00 |
| Érintésvédelmi
osztály |
|
III/C |
|
