FŰTŐVEZETÉKES AKKUMULÁTORTÖLTŐ

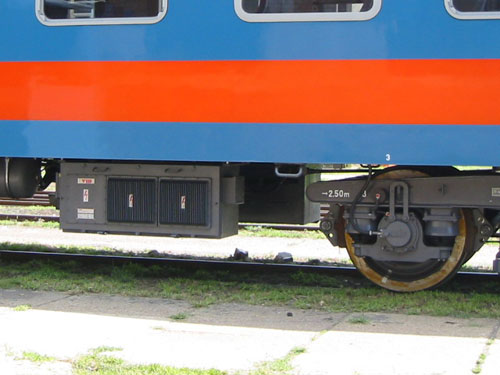

Az FVT és FVTB típusú töltők vasúti személykocsik
akkumulátorainak töltésére és egyenáramú fogyasztóinak energiaellátására
szolgálnak. A fűtőfeszültségről vett energiát nagyfrekvenciás egység alakítja
át az akkumulátorok töltéséhez szükséges szintre. A nagyfrekvenciás egység
egyúttal a potenciálleválasztást is biztosítja. Szerviz üzemmódban a betáplálás
a 380V/50Hz-es hálózatról történhet.
A uP-os vezérlés optimális töltést, szelektív védelmet és a hibakereséshez
fekete doboz funkciót biztosít. A töltő soros vonalon csatlakoztatható
a kocsivezérlőhöz és külső számítógéphez. A fekete dobozban tárolt adatok
lekérdezését PC-s monitor program segíti.
Az FVTB típusú töltő új fejlesztésű sorozat. Fő különbség a régebbi FVT
típusú sorozathoz képest, hogy egy bemeneti booster fokozattal is rendelkezik,
ami szinuszos áramfelvételt, és jobb hatásfokot biztosít.
A töltők kialakítása megfelel a nemzetközi vasúti UIC szabványoknak.
Technikai információk
letöltése PDF-ben.
| Műszaki adatok |
|
FTVB |
| Bemeneti feszültség |
|
|
| - 1000V, 16 2/3Hz |
|
700V...1250V; 16...17.5Hz |
| - 1500V, 50Hz |
|
1050V...1860V; 30...52Hz |
| - 1500V, DC |
|
- |
| - szerviz feszültség |
|
400V, 50Hz |
| Kimeneti feszültség |
|
|
| - akku névleges feszültség |
|
21.6V/24V |
| - gyorstöltés |
|
28...32V beállítható |
| - csepptöltés |
|
25...30V beállítható |
| - pontosság |
|
±1% |
| Kimeneti áram |
|
|
| - töltőáram korlát |
|
80A |
| - összáram korát |
|
150A |
| - pontosság |
|
±5% |
| Hatásfok |
|
90% |
| Környezeti hőmérséklet |
|
-30...+40 °C |
| Méret |
|
600x1420x600mm |
| Tömeg |
|
230kg |
| Védettség |
|
IP65 |
| |
|
|
| Műszaki adatok |
|
FTV-150 |
FTV-200 |
| Bemeneti feszültség |
|
|
| - 1000V, 16 2/3Hz |
|
700V...1250V; 16...17.5Hz |
| - 1500V, 50Hz |
|
1050V...1860V;
30...52Hz |
| - 1500V, DC |
|
- |
| - szerviz feszültség |
|
400V, 50Hz |
| Kimeneti feszültség |
|
|
| - akku névleges feszültség |
|
21,6V/24V |
24V |
| - gyorstöltés |
|
28...32V beállítható |
| - csepptöltés |
|
25...30V beállítható |
| - pontosság |
|
±1% |
| Kimeneti áram |
|
|
| - töltőáram korlát |
|
80A |
100A |
| - összáram korát |
|
150A |
200A |
| - pontosság |
|
±5% |
| Hatásfok |
|
85% |
| Környezeti hőmérséklet |
|
-30...+40 °C |
| Méret |
|
600x1420x600mm |
| Tömeg |
|
250kg |
270kg |
| Védettség |
|
IP65 |
| |
|
|
| Műszaki adatok |
|
HUPAC |
| Bemeneti feszültség |
|
|
| - 1000V, 16 2/3Hz |
|
700V...1250V; 16...17.5Hz |
| - 1500V, 50Hz |
|
1050V...1860V; 30...52Hz |
| - 1500V, DC |
|
900...2050V |
| - szerviz feszültség |
|
400V, 50Hz |
| Kimeneti feszültség |
|
|
| - akku névleges feszültség |
|
36V |
| - gyorstöltés |
|
43,2V |
| - csepptöltés |
|
40,1V |
| - pontosság |
|
±1% |
| Kimeneti áram |
|
|
| - töltőáram korlát |
|
60A |
| - összáram korát |
|
100A |
| - pontosság |
|
±5% |
| Hatásfok |
|
85% |
| Környezeti hőmérséklet |
|
-30...+40 °C |
| Méret |
|
600x1420x600mm |
| Tömeg |
|
250kg |
| Védettség |
|
IP65 |
|
