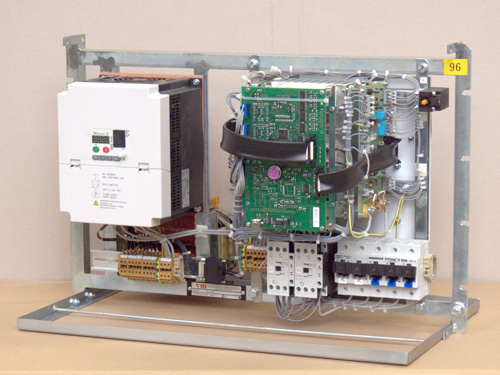

KLÍMA INVERTER
A KL-7500 átalakító vasúti kocsik klímaberendezésének
a táplálására szolgál. Bemeneti feszültsége az 50Hz frekvenciájú transzformált
fűtési feszültség. Két közös potenciálú egyfázisú és három fázisú kimeneti
feszültsége van. Az egyfázisú kimenet a klímaberendezés szellőzőventillátorát,
a három fázisú a kompresszor motorját táplálja. Utóbbira a feszültség
rákapcsolása frekvenciafuttatással történik.
Az átalakító bemeneti egyenirányítóból, booster fokozatból, a közbenső
egyenfeszültségről üzemelő egy és három fázisú inverterből áll. Az inverterek
mikroprocesszoros vezérlésűek. A készüléknek eseménytárolója és olyan
diagnosztikai rendszere van, amely kétsugaras tárolós digitális oszcilloszkópként
is működik.
A készülék nyitott keretbe szerelt kivitelű, a keret a kocsi alvázára
szerelt, a klíma rendszer hűtött levegőjével átszellőzött dobozba van
szerelve.
Technikai információk
letöltése PDF-ben.
| Műszaki adatok |
|
KL-7500 |
| Bemeneti feszültségek |
|
|
| -transzformált
fűtési feszültség |
|
350V -30% +20%, 30-52Hz |
| -szerviz feszültség |
|
3x400V -15% +20%, 50Hz |
| -akkumulátor feszültség |
|
16-32V |
| Üzemi/készenléti
áramfelvétel az akkumulátorból |
|
300mA/1mA |
| Kimeneti feszültségek |
|
|
| -háromfázisú kimenet
bekapcsoláskor és kikapcsoláskor a feszültség és a frekvencia lineárisan
változik, felfutási idő állítható, tipikus érték 3s |
|
3x400V, 50Hz
szinusz modulált négyszög |
| -egyfázisú kimenet |
|
230V±5%, 50Hz
sinus |
| Névleges teljesítmény |
|
|
| -háromfázisú kimenet |
|
7500VA |
| -egyfázisú kimenet |
|
500VA |
| Működési hőmérséklet |
|
0...+40 °C |
| Hűtőlevegő mennyisége |
|
1,2m3/min |
| Méret |
|
690x450x420mm |
| Tömeg |
|
35 kg |
| Védettség |
|
IP00 |
|
