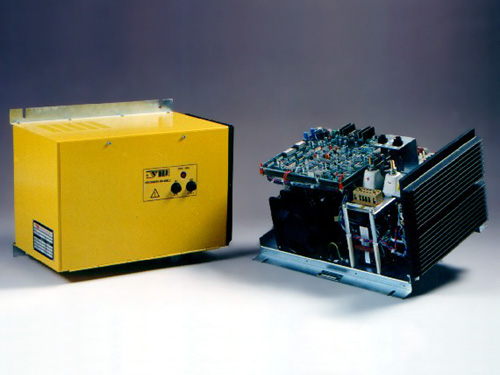

HŰTŐGÉP INVERTER
A HGI típusú inverter járműveken (pl. vasúti kocsikon)
működő kompresszoros hűtőgépek, számítástechnikai és híradástechnikai
fogyasztók akkumulátorról történő üzemeltetésére alkalmas. Az átalakító
teljesítmény elemei korszerű FET tranzisztorokból épülnek fel.
A FET tranzisztorok középpont-megcsapolású leválasztó transzformátorra
csatlakoznak, amely egyben a szekunderköri aluláteresztő szűrőkör fojtó
tekercse is. A vezérlőáramkör olyan szinuszmodulált vezérlőjelet biztosít
a tranzisztorok vezérléséhez, hogy a kimeneti feszültségben csak a huszonegyedik
felharmonikustól kezdődően jelennek meg felharmonikusok.
A készülék stand by üzemmóddal is rendelkezik, ez azt jelenti, hogy ha
nincs fogyasztó bekapcsolva, akkor a készülék az üresjárási árammal sem
terheli az akkumulátort.
| Műszaki adatok |
|
HGI
24/230-50-
600 |
HGI
36/230-50-
600 |
HGI
48/230-50-
600 |
| Bemeneti feszültség |
|
|
| - névleges |
|
24V |
36V |
48V |
| - tűrés |
|
20...30V |
29...44V |
40...57V |
| Kimeneti feszültség |
|
230V ±5%; 50Hz
±1Hz |
| Kimeneti teljesítmény |
|
|
| - névleges |
|
600VA |
| - maximális (3 másodpercig) |
|
1500VA |
| Üresjárati (stand by) áram |
|
10mA |
| Környezeti hőmérséklet |
|
-25...+50 °C |
| Méret |
|
400x250x240mm |
| Tömeg |
|
21kg |
| Védettség |
|
IP20 |
| |
|
|
| Műszaki adatok |
|
HGI
24/230-50-
1000 |
HGI
36/230-50-
1000 |
HGI
48/230-50-
1000 |
| Bemeneti feszültség |
|
|
| - névleges |
|
24V |
36V |
48V |
| - tűrés |
|
20...30V |
29...44V |
40...57V |
| Kimeneti feszültség |
|
230V ±5%; 50Hz
±1Hz |
| Kimeneti teljesítmény |
|
|
| - névleges |
|
1000VA |
| - maximális (3 másodpercig) |
|
2500VA |
| Üresjárati (stand by) áram |
|
10mA |
| Környezeti hőmérséklet |
|
-25...+50 °C |
| Méret |
|
400x650x215mm |
| Tömeg |
|
45kg |
| Védettség |
|
IP20 |
|
